安徽宿州架空线路故障测试仪系列非模拟整体性能试验标准3　术语与定义3.1　架空暂态录波型远传故障指示器由采集单元和汇集单元组成，安装在配电线路上，监测线路运行参数，检测和指示各类短路、接地故障，向配电主站上送监测信息和故障检测数据。3.2　采集单元安装在配电线路上，能判断并指示各类短路故障，采集、捕获单相接地故障特征数据，采集负荷电流等信息，并将故障信息、负荷电流等信息上传至汇集单元。3.3　汇集单元接收、处理采集单元上传的配电线路故障、电流等信息，同时与配电主站进行通信的单元，可采用架空导线悬挂安装或电杆固定安装方式。环境条件正常使用条件环境温湿度表4.1 工作场所环境温度和湿度分级级别环境温度湿 度使用场所范围℃变化率℃／min相对湿度％湿度g/m3C3－40～＋701.010～10035户外（）大气压力70kPa～106kPa。相对湿度在24h内相对湿度平均值不得超过95％。海拔高度安装场地的海拔不超过2000m。特殊使用条件（1）凡是需要满足 4.1 条规定正常环境条件之外的特殊使用条件， 由项目单位在招标文件中明确提出。对于安装在海拔高于 2000m 处指示器的外绝缘，应满足 GB/T 11022-2011 第 2.3.2 条的要求外观与结构(1)每套（只）指示器都应设有持久明晰的铭牌，应包含型号及名称、制造厂名、出厂编号、制造年月、二维码信息。(2)采集单元上应具有圆形（?25mm）相序颜色标识，安装对线路潮流方向有要求的采集单元应在外壳以“→”标识方向。(3)应具备硬件版本号、软件版本号、类型标识代码、ID号标识代码和二维码。(4)采集单元重量不大于1kg。(5)架空型故障指示器采集单元采用闪光形式指示报警。

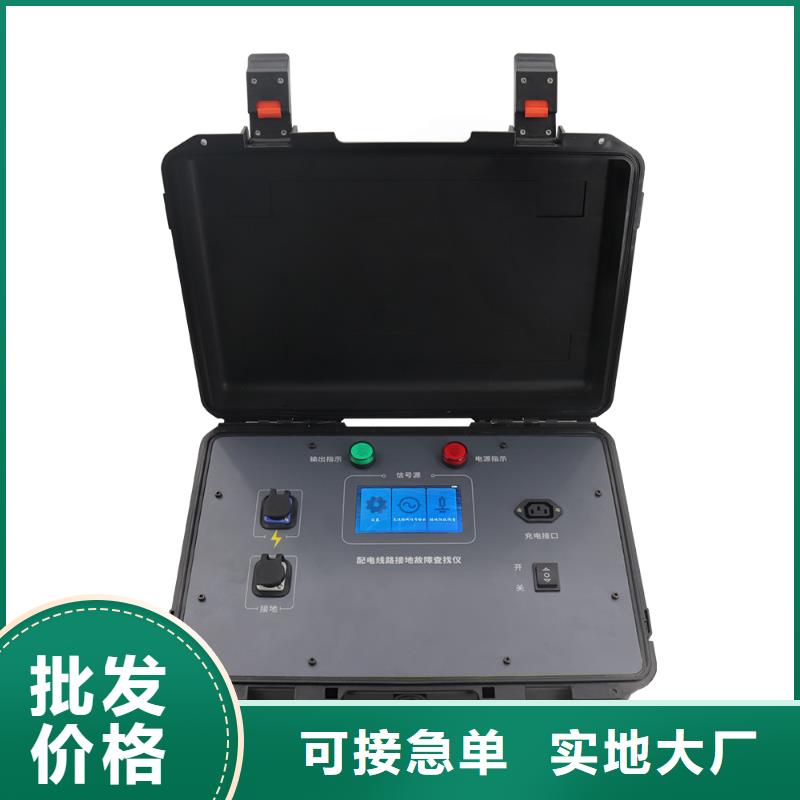

安徽宿州架空线路故障测试仪无数电力工作者为解决这一问题做出了长时间的巨大努力，但至今仍然没有满意的结果。因而成为困扰电力部门几十年无法解决的一个重大技术难题。本公司利用了公司经合了国内直流接地故障定位技术、小电流接地故障定位等原理，发明了“S注入法”原理，并成功研发的“高压恒流开路，交流信号自动跟踪定位”技术，基于傅氏算法，开发了该产品，在10kV（35kV）相应的作业方法上取得了重大突破。它解决了因长时间找不到接地故障点而不能及时恢复送电引起的的客户投诉和因售电量减少造成的经济效益问题；也解决了因人海战术即人工逐级登杆查找接地故障而耗费大量人力物力的问题。使用该仪器就可以在极短的时间内找出接地故障点，仪器内置电池供电，一次可以工作6小时以上，重量小于10公斤，实用方便，从而很好的解决了上述问题，并使停电查线更为准确、快捷、方便、轻松，具有传统方法所无可比似的优越性。2.1设备组成本设备是由信号发生装置、信号采集器、信号接收定位器三部分组成。0 - （1）信号发生装置：在故障线路停电状态下，该装置向10kV故障线路注入检测信号，用以检测接地故障；（2）信号采集器：为手持可移动测量装置，检测异频电流信号用于定位单相接地点，在线路正常运行时，可实时检测线路负荷电流；（3）信号接收定位器： 用于接收并显示信号采集器发送异频电流、负荷电流和钳表电压及本机电压等测量数据，确定故障点方向及位置。2.2操作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的异频信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:2.3操作步骤步：确认故障线路已经停电（可用信号采集器和信号接收定位器检测）；第二步：用信号源（信号发生装置）向故障线路注入检测信号；第三步：用信号采集器和信号接收定位器根据二分法检测信号；第四步：确定故障点。
